Spuren auf Glas nach dem Waschen: Wann Förderwalzen geprüft werden sollten

Spuren auf Glas nach dem Waschen können als helle Wasserflecken, gerade Kratzer, ölige Schmierstellen oder regelmäßig wiederkehrende Abdrücke erscheinen. Beginnen Sie mit dem Erscheinungsbild der Spur und ermitteln Sie anschließend die erste Prozessstufe, an der sie sichtbar wird.

Wasserflecken sprechen eher für Rückstände aus der Spülung oder Probleme beim Trocknen. Bei Kratzern sollten eingehendes Glas und Kontakt mit harten Partikeln geprüft werden. Schmierstellen können von Handhabungsrückständen oder verschmutzten Kontaktflächen stammen. Gleichmäßig beabstandete Spuren machen eine rotierende Walze zu einem sinnvollen Prüfpunkt, insbesondere wenn der Abstand ungefähr ihrem Umfang entspricht.

Halten Sie fest, welche Glasseite betroffen ist und ob die Spuren in oder quer zur Förderrichtung verlaufen. Diese Angaben helfen, die Prüfung einzugrenzen, bevor über einen Ersatz der Förderwalze entschieden wird.

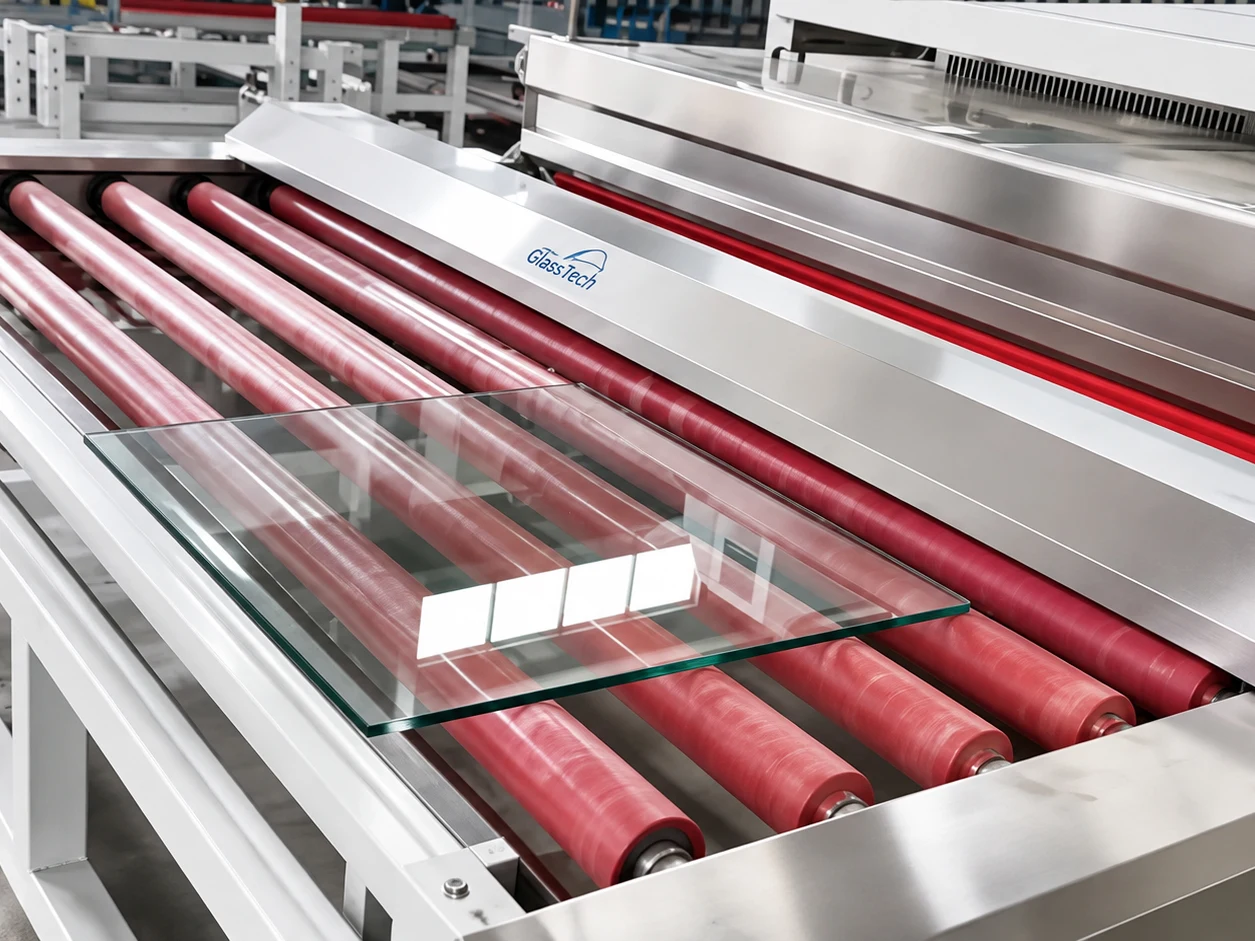

Industriewalzen in einem Übertragungs- und Beschichtungsprozess

1. Mit der Spur auf dem Glas beginnen

Eine am Ausgang der Waschanlage entdeckte Spur kann mehrere Ursachen haben. Ihr Erscheinungsbild bietet dem Instandhaltungspersonal einen praktischen Ausgangspunkt.

Was sollte zuerst geprüft werden?

Erscheinungsbild der SpurZuerst zu prüfender BereichHinweis auf eine Walze
Wasserflecken oder milchige StreifenEndspülung und TrocknungEin Streifen folgt der Kontaktbahn einer beschädigten Trocknungswalze.
Gerade KratzerEingehendes Glas und vorherige HandhabungEin neuer Kratzer folgt einer Kontaktbahn, an der harte Partikel gefunden werden.
Schmierstellen oder ölige SpurenHandhabungs- und TrocknungsbereichAuf der Walzenoberfläche findet sich eine passende Ablagerung.
Gleichmäßig beabstandete SpurenTrocknungs- und AuslaufwalzenDer Abstand liegt nahe am Umfang einer Walze und passende Verschmutzung oder Beschädigung ist vorhanden.

Ein gerader Kratzer, der nach geeigneter Reinigung bestehen bleibt, kann eine dauerhafte Oberflächenbeschädigung sein. Bei beschichtetem Glas sind die Reinigungsvorgaben des Beschichtungsherstellers zu befolgen; die Spur sollte nicht durch Abkratzen „getestet“ werden.

2. Ermitteln, wo die Spur erstmals auftritt

Der Ausgang der Waschanlage ist häufig die Stelle, an der ein Fehler entdeckt wird, obwohl er deutlich früher entstanden sein kann.

Vergleichen Sie das Glas – soweit sichere Prüfungen möglich sind – vor dem Waschen, nach der Endspülung, nach der Trocknung und nach dem Auslauf.

Ist ein Kratzer bereits vor dem Waschen vorhanden, prüfen Sie eingehendes Glas und frühere Handhabungspunkte. Werden milchige Streifen erst nach dem Trocknen sichtbar, sollten zunächst Spülwasserzustand und Trocknungsbereich untersucht werden. Mineralische Rückstände aus dem Spülwasser können sichtbar werden, wenn das Wasser verdunstet.

Das Glas kann auch zunächst sauber werden und anschließend erneut verunreinigt werden.

Glas ist ein steifes Flächenmaterial. Schmutz, Öl oder Partikel auf einer Förderwalze nach der Endspülung können direkt auf die bereits gereinigte Oberfläche übertragen werden. Trocknungs- und Auslaufwalzen sollten geprüft werden, wenn die Spuren erstmals in diesen Bereichen auftreten.

Ist das Glas beispielsweise nach der Trocknung sauber, erhält jedoch nach dem Auslauf eine ölige Schmierstelle, beginnen Sie mit den Kontaktflächen im Auslaufbereich.

Auch die betroffene Glasseite liefert einen wichtigen Hinweis. Eine nur auf der Unterseite vorhandene Spur lenkt die Prüfung auf den unteren Kontaktweg. Eine Spur auf der Oberseite spricht dafür, obere Kontaktstellen und mögliche Verunreinigung von oben zu prüfen.

Bei einem geraden Kratzer sollte seine Position über die Glasbreite dokumentiert werden. Ein hartes Partikel, das an einer festen Kontaktstelle eingeklemmt ist, kann beim Vorbeilaufen des Glases eine durchgehende Linie erzeugen.

3. Entsprechen wiederholte Spuren dem Umfang einer Walze?

Eine kleine Schmutzstelle auf einer rotierenden Walze kann das Glas einmal pro Umdrehung berühren. Bewegt sich das Glas ohne nennenswerten Schlupf, können die Spuren in Abständen auftreten, die ungefähr dem Walzenumfang entsprechen.

Messen Sie den Abstand zwischen aufeinanderfolgenden Spuren in Förderrichtung. Vergleichen Sie ihn mit dem Umfang der Walzen, die die betroffene Glasseite berühren.

Walzenumfang ≈ 3.14 × Außendurchmesser

Eine Walze mit einem tatsächlichen Außendurchmesser von 100 mm hat beispielsweise einen Umfang von ungefähr 314 mm. Liegen die Spuren etwa 314 mm auseinander, ist eine Prüfung dieser Walze sinnvoll.

Verwenden Sie nach Möglichkeit den tatsächlichen Außendurchmesser. Eine alte, verschlissene oder nachgeschliffene Walze kann vom ursprünglichen Zeichnungsmaß abweichen.

Prüfen Sie außerdem, wo die Spuren über die Glasbreite auftreten. Folgen sie wiederholt derselben Bahn, suchen Sie an der entsprechenden Position der Walze nach einer lokalen Ablagerung oder beschädigten Stelle.

Zwei Walzen können ähnliche Durchmesser haben. Dann hilft die Prozessstufe, an der die Spuren erstmals erscheinen, sie voneinander zu unterscheiden.

Ein passender Umfang ist ein nützlicher Hinweis, insbesondere wenn auch betroffene Glasseite und Kontaktbahn übereinstimmen. Andere rotierende Komponenten können ähnliche Muster erzeugen, und Schlupf zwischen Glas und Walze kann den Abstand verändern.

Kommen mehrere Walzen in Frage, untersuchen Sie ihre Oberflächen bei sicher stillgesetzter Anlage. Fotografieren Sie verdächtige Bereiche deutlich und dokumentieren Sie auch ihre Position über die Ballenlänge.

4. Was ist an der verdächtigen Walze zu prüfen?

Deuten die Hinweise auf eine bestimmte Walze, untersuchen Sie ihre Kontaktfläche. Verschmutzung, mechanische Beschädigung und Flachstellen erfordern unterschiedliche Maßnahmen.

Schmutz und eingebettete Partikel

Trocknungs- und Auslaufwalzen können Staub, Öl oder andere Ablagerungen aus der Umgebung aufnehmen. Diese Verunreinigungen können auf Glas übertragen werden, das die Endspülung bereits passiert hat.

Ölnebel in der Nähe der Waschanlage kann sich beispielsweise im Trocknungsbereich absetzen und die Walzenoberflächen verunreinigen.

Stimmt eine Ablagerung mit der Position der Glasspur überein, reinigen Sie die Walze nach dem vom Anlagenhersteller freigegebenen Verfahren und prüfen Sie die nachfolgenden Glasscheiben.

Verschwindet die Spur nach der Reinigung, kehrt aber kurz darauf zurück, untersuchen Sie die Quelle der Umgebungsverschmutzung. Wiederholtes Reinigen bringt nur begrenzten Nutzen, solange ständig neue Verunreinigung auf die Walze gelangt.

Harte Partikel verdienen besondere Aufmerksamkeit. Ein Glassplitter, der an der Kontaktfläche festhängt, kann das vorbeilaufende Glas verkratzen. Prüfen Sie den betroffenen Bereich auf eingebettete Partikel und Schäden am Gummibezug.

Schnitte und Ausbrüche

Schnitte oder Ausbrüche an Trocknungswalzen können Wasserstreifen erzeugen.

Prüfen Sie zunächst, ob der Streifen einer konstanten Kontaktbahn folgt. Untersuchen Sie anschließend die Walze an der entsprechenden Position.

Ist die Gummioberfläche im selben Bereich beschädigt, kann eine Reinigung zwar Ablagerungen entfernen, die beschädigte Kontaktfläche bleibt jedoch bestehen.

Ein Wasserstreifen ohne entsprechenden Walzenschaden, der sich mit dem Spülzustand verändert, sollte die Untersuchung weiterhin auf Wasserrückstände und Trocknung lenken.

Flachstellen durch zu hohe Belastung der oberen Walze

Einige Glaswaschanlagen verwenden eine obere Klemmwalze in Kontakt mit einer unteren gummierten Förderwalze.

Übt die obere Walze zu hohe Last auf die untere aus, kann der Gummibezug Flachstellen entwickeln. Diese abgeflachten Bereiche können Spuren hinterlassen, besonders auf beschichtetem Glas.

Untersuchen Sie die untere Walze auf lokale Abflachungen und vergleichen Sie deren Position mit den Spuren auf dem Glas. Halten Sie fest, ob das Problem nach einer Änderung der Kontaktanordnung der oberen Walze auftrat.

Eine bleibende Flachstelle erfordert mehr als Oberflächenreinigung. Bevor die beschädigte Walze ersetzt wird, sollte die Belastung der oberen Walze gegen die Vorgaben des Maschinenherstellers geprüft werden. Andernfalls kann auch der Ersatz dieselbe Beschädigung entwickeln.

Für bestätigte Druckkontaktpositionen bietet Wolorins Seite Andruckwalzen weitere Informationen zu kontrolliertem Kontakt und Anforderungen an gummierte Walzen.

5. Wann sollte die Walze ersetzt werden?

Bei entfernbarer Verschmutzung kann eine sachgerechte Reinigung ausreichen. Ein Ersatz wird relevanter, wenn der Gummibezug dauerhafte Flachstellen, Schnitte, Ausbrüche oder andere Schäden aufweist, die seinen Kontakt mit dem Glas beeinträchtigen.

Hat die ursprüngliche Walze zuverlässig gearbeitet und sind die Betriebsbedingungen unverändert, bilden vorhandene Abmessungen und Spezifikationen eine praktische Grundlage für die Ersatzfertigung.

Eine genauere Walzenprüfung ist sinnvoll, wenn Spuren nach Reinigung oder Ersatz zurückkehren, sich das Reinigungsmedium geändert hat oder die Walze nun eine empfindlichere Glasoberfläche berührt.

Fotos der alten Walze können zeigen, ob es sich um lokale Beschädigung, Verschmutzung oder eine veränderte Kontaktfläche handelt. Bei beschichtetem Glas sind vor Bestätigung der Ersatzspezifikation die berührte Glasseite und bekannte Oberflächenanforderungen anzugeben.

Wolorin kann bei vorhandenen Zeichnungen, Abmessungen, Mustern oder klaren Spezifikationen direkt mit kundenspezifischer Fertigung und Angebot beginnen. Bei wiederkehrenden walzenbezogenen Problemen können Zustand der alten Walze und tatsächliche Kontaktanforderungen helfen, die Fertigungsrichtung zu bestätigen.

Wenn Sie Zeichnungen, Abmessungen oder ein Muster der alten Walze haben, senden Sie diese für kundenspezifische Fertigung, Angebot oder Fertigungsbestätigung an Wolorin. Bei wiederkehrenden walzenbezogenen Spuren beginnen Sie mit Walzenposition, Kontaktmedium, Fotos der Spuren und Zustand der alten Walze.
