Gummibezüge für Druckwalzen von Bandfilterpressen: Leitfaden zum Austausch
Der Austausch einer verschlissenen Druckwalze einer Bandfilterpresse beginnt damit, das richtige Bauteil zu identifizieren. Die Maschine besitzt typischerweise einen Schwerkraft-Entwässerungsbereich, eine Keilzone, in der zwei Filterbänder zusammenlaufen, und einen Hochdruckbereich, in dem aufeinanderfolgende Walzen den zwischen den Bändern gehaltenen Schlamm auspressen.
Bei gummierten Walzen einer Bandfilterpresse ist die genaue Hochdruckwalze zu identifizieren und ihr ursprünglicher Bezug zu prüfen. Einige Maschinen verwenden Gummi, andere Rilsan oder andere nichtgummierte Beschichtungssysteme. Auch Walzendurchmesser und Belastungen können innerhalb derselben Presse unterschiedlich sein.
Wenn die vorhandene gummierte Walze zuverlässig gearbeitet hat und die Betriebsbedingungen unverändert sind, bieten ihre ursprüngliche Zeichnung und Spezifikation eine praktische Grundlage für den Ersatz. Prüfen Sie sichtbare Schäden und bestätigen Sie vor der Bestellung die Montagedetails.
Die richtige gummierte Walze identifizieren
Beginnen Sie mit der Walzennummer in der Maschinenzeichnung oder Ersatzteilliste. Gleichen Sie diese mit der tatsächlich eingebauten Position ab. Wenn die Dokumentation unvollständig ist, kann ein Foto, das Walze und Bandlauf zeigt, bei der Identifizierung des richtigen Bauteils helfen.
Hochdruckwalzen können ähnlich aussehen, aber unterschiedliche Durchmesser, Belastungen und Wellenanordnungen haben. Werden die Maße einer benachbarten Walze verwendet, kann dies zu einem falschen Ersatz führen.
Auch das Beschichtungssystem muss eindeutig bestimmt werden. Gummi und Rilsan sind unterschiedliche Bezugssysteme. Wenn die ursprüngliche Walze mit Rilsan spezifiziert ist, muss eine Umstellung auf Gummi mit der Maschinenkonstruktion abgeglichen werden.
Eine perforierte Trommel an einer anderen Stelle der Presse ist ebenfalls ein anderes Bauteil. Ihre Konstruktion darf nicht mit der einer gummierten Druckwalze verwechselt werden.
Die ursprüngliche Zeichnung oder Bezugsspezifikation ist die bevorzugte Referenz. Fotos der ausgebauten Walze können den Bezugsbereich und sichtbare Schäden zeigen; das tatsächliche Material muss gegebenenfalls trotzdem anhand der ursprünglichen Unterlagen bestätigt werden.
Das Verschleißbild prüfen, bevor der Bezug geändert wird
Im Hochdruckbereich berührt die Gummioberfläche die Außenseite des Filterbands. Der Schlamm bleibt zwischen den beiden Bändern, während diese nacheinander um die Druckwalzen geführt werden.
Wenn ein Bezug ungewöhnlich schnell verschleißt, sollte die Lage des Schadens untersucht werden, bevor eine andere Gummimischung gewählt wird.
Ein schmales Verschleißband nahe einem Ende kann mit der Bandkante übereinstimmen. Vergleichen Sie die Spur mit der tatsächlichen Laufposition des Bands. Reibt die Kante wiederholt an derselben Stelle, kann der neue Bezug einen ähnlichen Schaden entwickeln.
Verschleiß über die Arbeitsfläche deutet auf eine andere Prüfung hin. Abrasive Ablagerungen zwischen Band und Gummi können die Oberfläche zerkratzen. Auch ein beschädigtes Band oder eine veränderte Betriebsbelastung kann dazu beitragen.
Bei Ablösung des Bezugs muss die alte Konstruktion genauer geprüft werden. Wenn sich Gummi vom Kern abhebt, untersuchen Sie den Schadensbereich und den ursprünglichen Haftverbund. Ein einfaches Kopieren des alten Bezugs kann die Ursache der Ablösung bestehen lassen.
Hier ist auch die Einsatzhistorie der alten Walze wichtig. Ein Bezug, der unter gleichem Bandkontakt und gleicher Belastung zufriedenstellend gearbeitet hat, bietet eine nützliche Material- und Oberflächenreferenz. Wiederholte frühe Ausfälle erfordern eine genauere Prüfung von Kontakt und Bezugskonstruktion.
Eine Änderung der Trockenheit des Schlammkuchens ohne entsprechende Hinweise auf Walzenschäden oder abnormalen Kontakt erfordert eine separate Prozessprüfung. Von einer Änderung der Gummispezifikation allein kann nicht erwartet werden, dieses Problem zu beheben.
Gummioberfläche und Wellenenden auf Wasserschäden prüfen
Eine Bandfilterpresse arbeitet in nasser Umgebung und die Filterbänder werden regelmäßig gewaschen. Wasser, Schlammrückstände und Reinigungschemikalien können Gummifläche und freiliegende Metallbereiche unterschiedlich beeinflussen.
Schnitte, Rillen und Abrieb an der Arbeitsfläche deuten auf mechanischen Schaden hin. Quellung, Erweichung oder Rissbildung nach dem Waschen werfen die Frage auf, welche Flüssigkeit die Gummioberfläche erreicht.
Wenn Reinigungschemikalien eingesetzt werden, können Chemikalientyp, Konzentration und Temperatur die Wahl der Gummimischung beeinflussen. Diese Angaben sind besonders hilfreich, wenn sich der alte Bezug ungewöhnlich schnell verschlechtert hat.
An den Walzenenden besteht ein separates Risiko: Korrosion.
Waschwasser kann Bezugskanten, Schultern und freiliegende Wellenbereiche erreichen. Wenn Rost am Ende des Bezugs auftritt, prüfen Sie, wo der ursprüngliche Schutz endet und ob das angrenzende Metall bereits betroffen ist.
Nehmen wir eine Walze, deren Arbeitsfläche noch intakt ist, deren Bezugskante jedoch aufgerissen ist und das darunterliegende Metall Wasser aussetzt. Wird nur der Gummi der Arbeitsfläche ersetzt, bleibt der beschädigte Endschutz ungelöst.
Bei einigen ursprünglichen Walzen erstreckt sich der Schutzbezug auf ausgewählte End- oder Wellenbereiche. Der Ersatz sollte dieser ursprünglichen Schutzanordnung folgen und gleichzeitig die erforderlichen Lagerpassungen und Montageflächen erhalten.
Hat die Korrosion bereits Kern oder Walzenzapfen erreicht, ändert sich auch die Ersatzentscheidung. Deren Zustand muss festgestellt werden, bevor die alte Baugruppe für eine Wiederverwendung in Betracht gezogen werden kann.
Fertigen Durchmesser, Kern und Wellenabmessungen abgleichen
Eine vollständige ursprüngliche Zeichnung reicht in der Regel aus, um ein unkompliziertes Ersatzangebot zu beginnen.
Fertiger Außendurchmesser, Arbeitsballenlänge und Gummidicke bestimmen die wesentlichen Bezugsmaße. Kern- und Wellenzeichnungen legen die Konstruktion fest, die zur Maschine passen muss.
Ein Detail erfordert besondere Aufmerksamkeit: Die Zeichnung muss zwischen dem Durchmesser des blanken Kerns und dem fertigen Durchmesser nach der Gummierung unterscheiden. Werden diese beiden Maße verwechselt, kann eine Walze entstehen, die nicht wie vorgesehen eingebaut werden kann.
Ebenso wichtig ist die Wellenanordnung. Zapfendurchmesser, Schultern, Lagerpassungen und Montagedetails müssen der ursprünglichen Zeichnung entsprechen.
Bei einer komplett neuen Walze können verfügbare Angaben zu Belastung und Walzengewicht ebenfalls helfen, die Konstruktion zu bestätigen. Wenn die ursprüngliche Maschine geändert wurde, sind die aktuellen Einbauanforderungen zu verwenden und nicht eine veraltete Zeichnung.
Drei Punkte, die vor der Bestellung bestätigt werden müssen
| Ursprüngliches Maschinendetail | Was zu bestätigen ist | Warum es wichtig ist |
|---|---|---|
| Walzennummer | Nummer der genauen Hochdruckposition zuordnen. | Ähnlich aussehende Walzen können unterschiedliche Abmessungen, Belastungen und Wellenanordnungen haben. |
| Gummibezug | Arbeitsfläche, fertigen Durchmesser, Bezugsdicke und Bezugsabschluss bestätigen. | Legt den erforderlichen Bezugsbereich und das Fertigmaß fest. |
| Schutz der Wellenenden | Geschützte Bereiche, Zapfenmaße und Lagerpassungen prüfen. | Erhält den erforderlichen Korrosionsschutz und die Montagekompatibilität. |

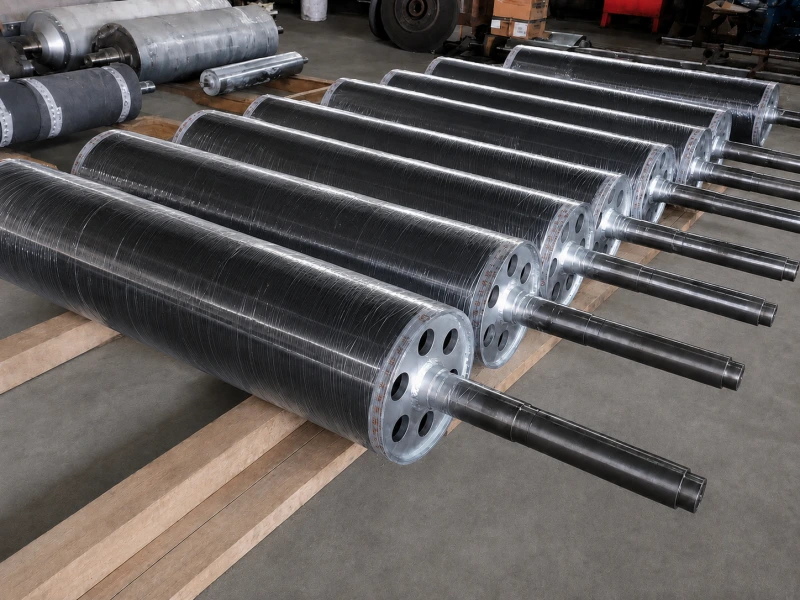

Für eine bestätigte gummierte Druckwalze bietet Wolorins Seite Quetsch- und Entwässerungswalzen den passenden Fertigungsweg.
Eine unveränderte, bewährte Konstruktion kann anhand der verifizierten Spezifikation umgesetzt werden. Wenn der Kern beschädigt ist, die Belastung erhöht wurde oder sich der Bezug wiederholt ablöst, muss die betroffene Walzenkonstruktion vor der Produktion genauer geprüft werden.
